Bode 100
Znamka:
5.790,00 €7.063,80 € z DDV
Ni na zalogiNe najdete ustreznega produkta? Stopite v stik z našim strokovnjakom.

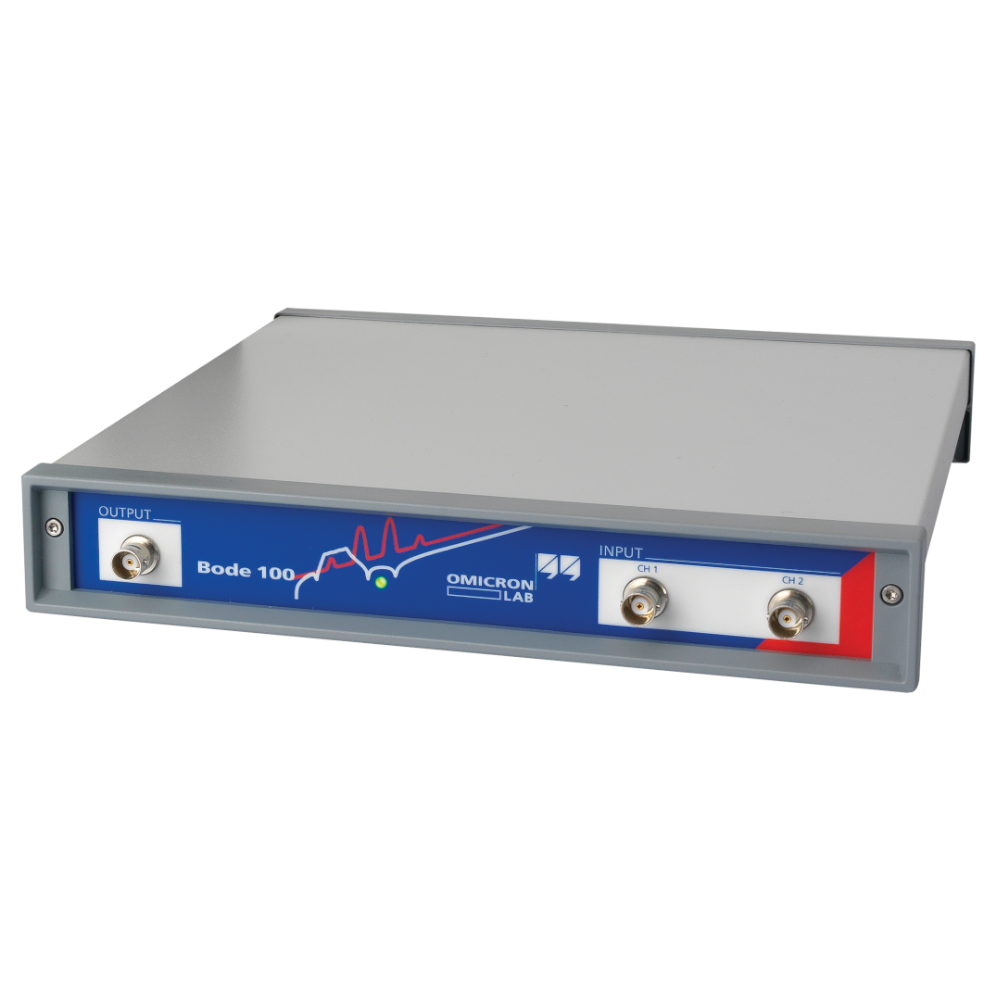

OMICRON Bode 100 je večnamenski vektorski analizatorvezji s frekvenčnim območjem od 1 Hz do 50 MHz, ki omogoča natančne meritve frekvenčnega odziva, impedance ter S‑parametrov elektronskih vezij in komponent. Naprava združuje funkcije analizatorja vezji (VNA), analizatorja frekvenčnega odziva (FRA) in analizatorja impedance. Omogoča celovito karakterizacijo aktivnih in pasivnih elementov ter sistemov.
Posebnosti vključujejo visoko merilno natančnost, širok dinamični razpon (okoli 100 dB), prilagodljiv izhodni signal (−30 dBm do 13 dBm) ter kompaktno, prenosno in tiho zasnovo brez ventilatorjev, primerno za laboratorijsko rabo.
Instrument je namenjen raziskavam, razvoju in izobraževanju, zlasti za analizo stabilnosti napajalnikov, merjenje prenosnih funkcij, analizo pasivnih komponent ter optimizacijo RF in nizkofrekvenčnih elektronskih sistemov.
Kaj je vključeno ob dobavi:
Bode 100 merilnik s kalibracijskim certifikatom

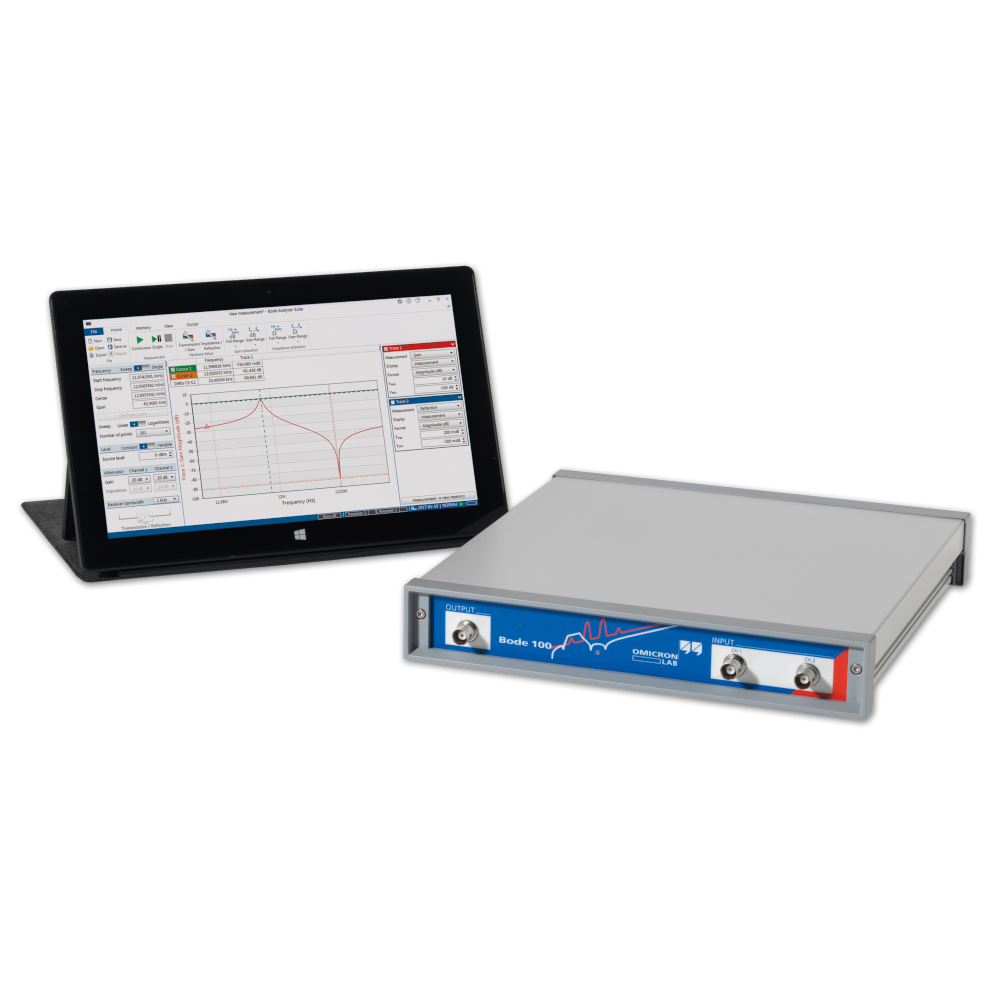

Bode Analyzer Suite – programska oprema za Windows PC – on DVD
Tiskana kratka navodila za začetek
Omrežni pretvornik za napajanje (18 W)
USB-A na USB-B kabel
BNC člen (ž-ž)
BNC T člen (ž-ž-ž)
BNC 50 Ω breme (m)
BNC stik (m)
4x 0.5 m BNC kabel (m-m)
Testni merjenec na tiskanem vezju (Quartz-filter in IF-filter)
Specifikacije
Frekvenčno območje
1 Hz - 50 MHz
Merilna vrata
3
Dodatki in pribor
| Dodatek | Opis | |
|---|---|---|
| B-SMC |
Univerzalni merilni vmesnik za SMD komponente do 50 MHz. |
|
| B-WIC |
Merilni vmesnik za klasične komponente do 50 MHz |
|
| B-WIT 100 |
Širokopasovni ločilni transformator za vsiljevanje signala do 10 MHz |
